一、半導體設備結構件的核心優勢

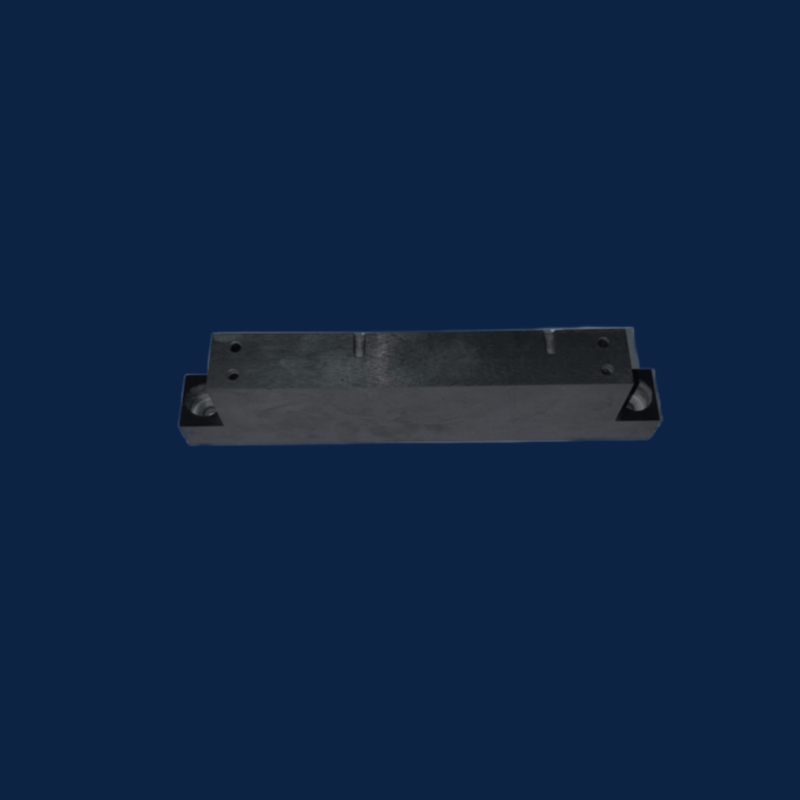

半導體設備結構件（Semiconductor Equipment Components）以高純度陶瓷（Al?O?/AlN/SiC）或特種合金（Invar/AlSiC）為基材，通過精密加工+表面處理工藝制成，滿足半導體制造對潔凈度、耐腐蝕性與熱穩定性的嚴苛要求：
- ? 納米級精度：平面度≤0.005mm，表面粗糙度Ra≤0.1μm，適配晶圓傳輸與曝光精度需求。
- ? 極端環境耐受：耐溫800°C-1600°C，抗等離子體/酸堿腐蝕（PH 1-14），壽命超金屬件5倍以上。
- ? 超高潔凈度：金屬離子析出≤1ppm，無顆粒脫落（NAS 1638 Class 1），適配EUV光刻與高純度制程。
- ? 熱管理卓越：氮化鋁導熱率≥170W/m·K，熱膨脹系數匹配硅片（4.5×10??/℃），減少熱應力變形。
二、核心應用場景與材質選型
-
晶圓傳輸與支撐
- 晶圓吸盤（Wafer Chuck）：
- 材質：氧化鋁（Al?O?，純度≥99.5%）或碳化硅（SiC，純度≥99.9%）。
- 性能：靜電吸附力≥0.1MPa，平面度≤0.003mm，適配12英寸晶圓減薄/鍵合。
- 真空腔體法蘭：
- 材質：氮化鋁（AlN，導熱率≥170W/m·K）。
- 性能：氣密性≤1×10?? Pa·m³/s，適配刻蝕/PVD設備。
- 晶圓吸盤（Wafer Chuck）：
-
氣體分配與反應控制
- 氣體分配盤（Gas Distribution Plate）：
- 材質：氧化釔穩定氧化鋯（YSZ，耐等離子體侵蝕）。
- 性能：微孔孔徑±0.005mm，均勻性誤差≤±2%。
- 加熱器基座：
- 材質：碳化硅（SiC，耐溫1600°C）。
- 性能：電阻均勻性≤±1%，適配MOCVD外延生長。
- 氣體分配盤（Gas Distribution Plate）：
-
光刻與檢測設備
- EUV光學鏡座：
- 材質：超低膨脹合金（Invar，CTE≤1×10??/℃）。
- 性能：熱穩定性≤±0.01μm/℃，適配7nm以下制程。
- 晶圓對準平臺：
- 材質：陶瓷復合材料（AlSiC，輕量化）。
- 性能：重復定位精度≤±10nm，適配光刻機對焦系統。
- EUV光學鏡座：
重慶及鋒科技服務優勢
- 全流程定制：
- 材料選型：氧化鋁/氮化鋁/碳化硅/特種合金，適配不同制程需求。
- 工藝優化：精密磨削（精度±0.001mm）、CVD涂層（耐磨/抗等離子體）。
- 功能集成：嵌入電極/傳感器，適配智能溫控與實時監測系統。
- 成本優勢：國產高純度粉體與加工技術，價格比進口品牌低30%-50%。
